ボルトを締付けるプリセット形トルクレンチのグローバルスタンダード
締付け作業用トルクレンチの基本形。設定したトルクに達するとトグルが作動し、軽くきれいなシグナル音で締付け完了を感知できます。頭部ラチェットは24枚刻み、15度の振り幅で狭い場所での締付けに威力を発揮します。
-
- レンタル商品コード
- 009100
-
- 商品名
- 手動式トルクレンチ（10～50N・m）
-
- メーカー型番
- QL50N
-
- メーカー商品名
- シグナル式トルクレンチ

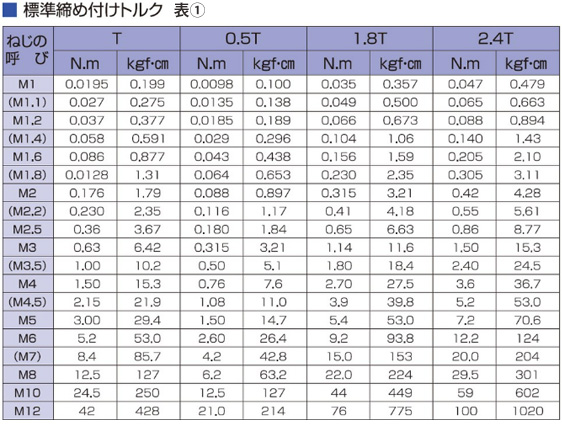

※基準軸応力 210N/m㎡ 有効断面積JIS B1082による 注1)N･mは標準締め付けトルク kgf･cmを換算したものではありません｡
注2) kgf･cmはN･mの有効桁数3桁に丸めた換算値です｡
※軸応力の最大から最少はトルク径数のバラツキを考慮したもの
（例）σmax＝210×（0.2÷0.14）＝300N/mm2トルク係数0.14（最少）～0.2（平均）～0.26（最大）
仕様
型式：QL50N
トルク調整範囲
-
- 最小～最大
- 10～50
-
- 1目盛
- 0.5
適用ねじ（参考）
-
- 普通鋼
- M10
-
- ハイテン
- M8
寸法・重量
-
- 有効長L mm
- 180
-
- 全長L' mm
- 260
-
- 角ドライブa mm
- 9.35
-
- 重量 kg
- 0.45
QL=締付
注1) QL420N､QLE550N～QLE1000Nのハンド部はローレットです｡
注2) QL100N4～QL280Nのハンドル部は樹脂グリップ付です｡
販売品
-
校正書
-
トレサ
-
検査証
※日極保証日数：3日
