丸穴＋長穴加工が可能な全自動パンチャー
軟鋼材への穴あけに最適です。
●軟鋼材への丸穴､長穴あけ
●ホースの接続や取扱いが簡単な単動式油圧パンチャー
●各種鋼材への穴あけを現場で加工
●復元力の強い特殊タンスプリングを採用
●ポンチ:ダイスのクリアランスの最小化が､打ち抜き音を低減
-
- レンタル商品コード
- 006002
-
- 商品名
- セルファーHAシリーズ（奥行70mm）
-
- メーカー型番
- TB02789
-
- メーカー商品名
- セルファー HA07-1624（最大加工奥行き 70mm）
※長穴の片方のサイズが25のポンチを使用する場合は、ロックナット特Ass'yが必要です｡
※φ25のポンチを使用する場合は、ロックナット特Ass'yが必要です｡
仕様
-
- 最大加工奥行き mm
- 70
-
- 穴あけ能力 最大板厚（SS400） mm
- 16
-
- 穴あけ能力 最大穴径（SS400） mm
- 24
-
- 穴あけ時間 ポンプSC-05（100V） sec
- 16.5
-
- 穴あけ時間 ポンプSC-10（200V） sec
- 11
-
- 最高使用圧力 MPa（kgf/c㎡）
- 68.65（700）
-
- 最大出力 kN（tf）
- 431（44）
-
- ラムストローク mm
- 25
-
- 本体質量 kg
- 28.5
-
- 幅×高さ mm
- 545.6×418

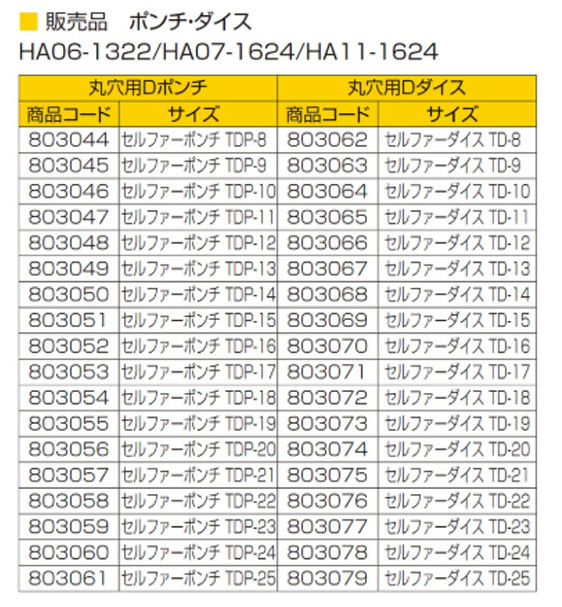

販売品 ポンチ・ダイス
丸穴用Dポンチ
-
- サイズ
- セルファーポンチ TDP-8 ～ TDP-25
長穴用Dダイス
-
- サイズ
- セルファーダイス TD-8 ～ TD-25
長穴用Dポンチ
-
- サイズ
- Dポンチ 16×8
-
- サイズ
- Dポンチ 18×9
-
- サイズ
- Dポンチ 20×10
-
- サイズ
- Dポンチ 22×11
-
- サイズ
- Dポンチ 24×12
-
- サイズ
- Dポンチ 25×9
-
- サイズ
- Dポンチ 25×12
-
- サイズ
- Dポンチ 25×14
-
- サイズ
- Dポンチ 25×18
長穴用Dダイス
-
- サイズ
- Dダイス 16×8
-
- サイズ
- Dダイス 18×9
-
- サイズ
- Dダイス 20×10
-
- サイズ
- Dダイス 22×11
-
- サイズ
- Dダイス 24×12
-
- サイズ
- Dダイス 25×9
-
- サイズ
- Dダイス 25×12
-
- サイズ
- Dダイス 25×14
-
- サイズ
- Dダイス 25×18
芯出冶具
-
- サイズ
- 芯出治具 16×8
-
- サイズ
- 芯出治具 18×9
-
- サイズ
- 芯出治具 20×10
-
- サイズ
- 芯出治具 22×11
-
- サイズ
- 芯出治具 24×12
-
- サイズ
- 芯出治具 25×9
-
- サイズ
- 芯出治具 25×12
-
- サイズ
- 芯出治具 25×14
-
- サイズ
- 芯出治具 25×18
販売品
-
ポンチ・ダイス
