安全弁 SCS13A RC3/4（3.5～10MPa）
安全かつ環境にやさしいネジ込揚程式安全弁（レバー無し）
材質はステンレスを採用し、環境に強い。
レバー型を標準仕様としているため、作動確認が容易なだけでなく、密閉レバー型のため、作動してもレバー部分から流体が噴出することもなく安全で環境にやさしいことが特徴です。
-
- レンタル商品コード
- 008136
-
- 商品名
- 安全弁 SCS13A RC3/4（3.5～10MPa）
-
- メーカー型番
- SD10X-SU4
-
- メーカー商品名
- ネジ込揚程式安全弁

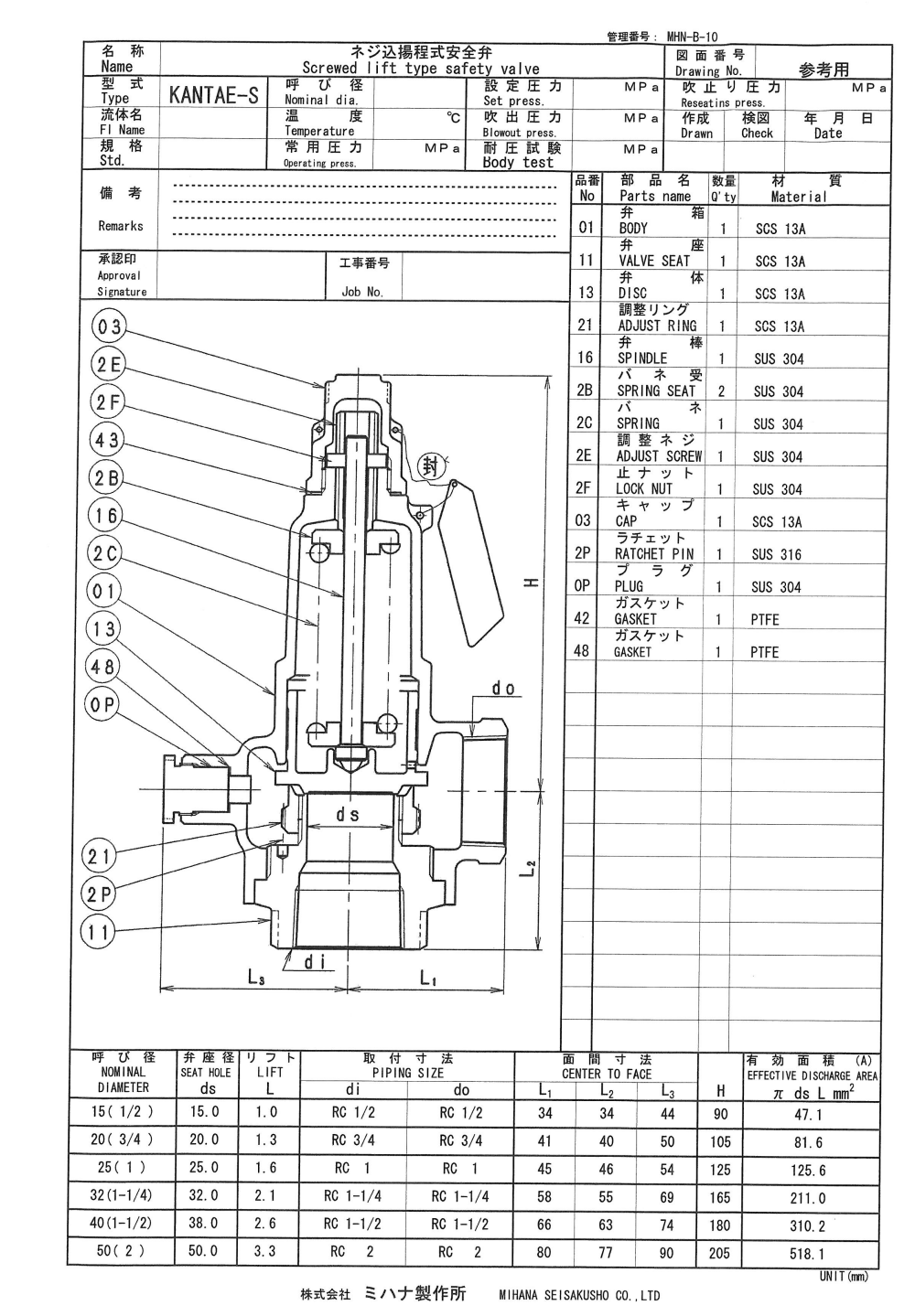

※参考図面です。詳細はお問合せください。
仕様
呼び径 5
-
- 弁座径 ds
- 5
-
- リフト L
- 0.7
-
- ノド径 THROAT dt
- 5
-
- 取付寸法 di
- RC 3/4
-
- 取付寸法 do
- RC 3/4
-
- 画間寸法 L1
- 45
-
- 画間寸法 L2
- 45
-
- H
- 210
-
- 有効面積 π ds L ㎡
- 10.9
呼び径 6
-
- 弁座径 ds
- 6
-
- リフト L
- 0.8
-
- ノド径 THROAT dt
- 6
-
- 取付寸法 di
- RC 3/4
-
- 取付寸法 do
- RC 3/4
-
- 画間寸法 L1
- 45
-
- 画間寸法 L2
- 45
-
- H
- 210
-
- 有効面積 π ds L ㎡
- 15.0
呼び径 8
-
- 弁座径 ds
- 8
-
- リフト L
- 1.1
-
- ノド径 THROAT dt
- 8
-
- 取付寸法 di
- RC 3/4
-
- 取付寸法 do
- RC 3/4
-
- 画間寸法 L1
- 45
-
- 画間寸法 L2
- 45
-
- H
- 210
-
- 有効面積 π ds L ㎡
- 27.6
呼び径 10
-
- 弁座径 ds
- 10
-
- リフト L
- 1.4
-
- ノド径 THROAT dt
- 10
-
- 取付寸法 di
- RC 3/4
-
- 取付寸法 do
- RC 3/4
-
- 画間寸法 L1
- 45
-
- 画間寸法 L2
- 45
-
- H
- 210
-
- 有効面積 π ds L ㎡
- 43.9
呼び径 15
-
- 弁座径 ds
- 12
-
- リフト L
- 1.7
-
- ノド径 THROAT dt
- 12
-
- 取付寸法 di
- RC 3/4
-
- 取付寸法 do
- RC 3/4
-
- 画間寸法 L1
- 45
-
- 画間寸法 L2
- 45
-
- H
- 210
-
- 有効面積 π ds L ㎡
- 64.0
UNIT（mm）
※参考値です。詳細はお問合せください。
※日極保証日数：3日
